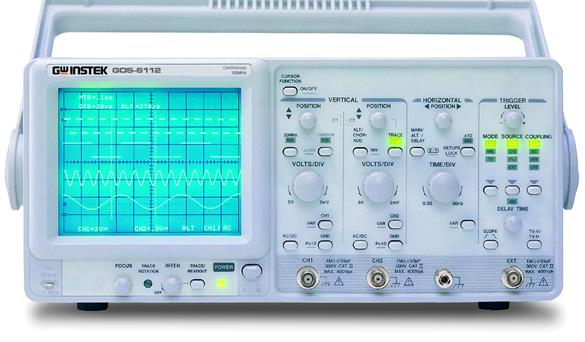

| 规格 |
| CRT |
| 类型 | 6 英吋内附刻度线之方形显示屏 ;标线位置 0%, 10%, 90%, ; 8 x 10 格 (1 格 = 1 公分) |
| 磷光质 | P31 |
| 加速器电压 | 约 16 kV (GOS-6103/GOS-6103C), 约 12kV (GOS-6112) |
| 刻度照明 | 连续可调 (GOS-6103/GOS-6103C) |
| Z 轴输入 | 耦合 : DC;感度 : 5V 或以上;输入电压 : 30V(直流加交流峰值) 在 1kHz 或以下;频宽 : DC ~ 5MHz |
| 垂直系统 |
| 感度 | 2mV ~ 5V/DIV, 共 11 檔 (以 1-2-5 顺序) |
| 感度准确度 | < 3% (显示在中间 5格的位置) |
| 连续可调垂直感度 | 连续可调至 1/2.5 或小于面板设定值 |
| 频宽 (-3dB) | DC ~ 100MHz(2mV/DIV : DC ~ 20MHz) |
| 上升时间 | 3.5nS (2mV/DIV : 17.5 nS) |
| 讯号延迟 | 可观察前缘 |
| 输入电压 | 400V (直流加交流峰值) 在 1kHz 或以下 |
| 输入耦合 | AC, DC, GND |
| 输入阻抗 | 1MΩ+2% // 约 25pF |
| 垂直模式 | CH1, CH2, DUAL(CHOP/ALT), ADD, CH2 INV. |
| 频宽限制 | 20MHz |
| 共模拒斥比 (CMRR) | 50kHz 时为 50:1 或更好 |
| 动态范围 | 在 60MHz 时为 8 格；在 100MHz 时为 6 格 (GOS-6112);在 100MHz 时为 8 格 (GOS-6103/GOS-6103C) |
| 水平系统 |
| 水平模式 | MAIN(A), ALT, DELAY(B) |
| A (主要的) 扫描时间 | 50nS ~ 0.5S/DIV, 连续可调 (UNCAL) |
| B (延迟) 扫描时间 | 50nS ~ 50mS/DIV |
| 准确度 | + 3% (在 x 10 MAG 为 + 5%) |
| 扫描放大 | x 10 (扫描时间 5nS/DIV) |
| Hold Off 时间 | 可变动 |
| 延迟时间 | 1μS ~ 5S |
| 延迟抖动 | 1:20000 或更小 |
| 交替分离 | 可变动 |
| 触发 |
| 触发模式 | AUTO, NORM, TV |
| 触发源 | CH1, CH2, LINE, EXT |
| 触发耦合 | AC.DC, HFR, LFR |
| 触发斜率 | "+" 或 "-" 极性或 TV 同步极性 |
| 触发感度 | 模式 | 频率 | 内部 | 外部 |
| AUTO | 10Hz~20MHz | 0.35 DIV | 50 mV |
|
| 20MHz~100MHz | 1.5 DIV | 150 mV |
| NORM | DC~20MHz | 0.35 DIV | 50 mV |
|
| 20MHz~100MHz | 1.5 DIV | 150 mV |
| TV | sync signal | 1 DIV | 200 mVpp |
| TV 讯号同步 | TV-V, TV-H |
| 外部输入电压 | 400V (直流加交流峰值) 在 1kHz |
| 外部输入阻抗 | 1MΩ + 5%, // 约 25pF |
| X-Y 操作 |
| 模式 | X 轴 : 可选择 CH1, CH2, EXT;Y 轴 : 可选择 CH1, CH2, CH1 and CH2 |
| 感度准确度 | 2mV ~ 5V/DIV+3%; 外部 : 0.1V/DIV+ 5% |
| X 轴频宽 | DC ~ 500kHz (-3dB) |
| 相位差 | 3o or less from DC ~ 50kHz |
| 输出讯号 |
| 触发讯号输出 | 电压 : 约 25mV/DIV into 50Ω频率响应 : DC ~ 10MHz |
| 校正端子输出 | 1kHz 方波, 2Vpp+2% |
| 光标读值功能 |
| 量测功能 | ΔV，ΔV%，ΔVdB，ΔT，1/ΔT，ΔT%，Δθ |
| 分辨率 | 1/100 DIV |
| 有效游标范围 | Vertical: + 3DIV ; Horizontal: + 4DIV |
| 面板设定显示 | 垂直 : V/DIV(CH1,CH2), UNCAL, ALT/CHOP/ADD, INV, probe factor, AC/DC/GND;水平 : S/DIV(MTB,DTB), UNCAL, x 10MAG, delay time, HO;触发 : source, coupling, slope, level, TV-V, TV-H;其它 : X-Y, lock, save/recall MEM 0-9(GOS-6103 / GOS-6103C) |
| 自动量测功能(GOS-6103C) |
| 量测功能 | FREQ, PERIOD, +WIDTH, +DUTY ( + 或 - 极性以触发斜率选择) |
| 显示位数 | 6 位数小数 |
| 频率范围 | 50Hz ~ 100MHz |
| 准确度 | 1kHz ~ 100MHz : +0.01%；50Hz ~ 1kHz : +0.05% |
| 量测感度 | >2 格 (量测电源取自 CH1 及 CH2 的同步讯号源) |
| 特殊功能 |
| TIME/DIV 自动换档 | Provided (GOS-6103/GOS-6103C) |
| 面板设定储存及呼叫 | 10 组 (GOS-6103/GOS-6103C) |
| 面板设定值锁定 | Provided |
| 使用电源 |
| AC 100V/120V/ 230V + 10%, 50/60Hz |
| 附件 |
| 电源线 x 1,操作手册 x 1,测棒 (10:1/1:1) x 2 |
| 尺寸及重量 |
| 310(宽) x 150(高) x 455(长) mm;约 9 公斤 |
