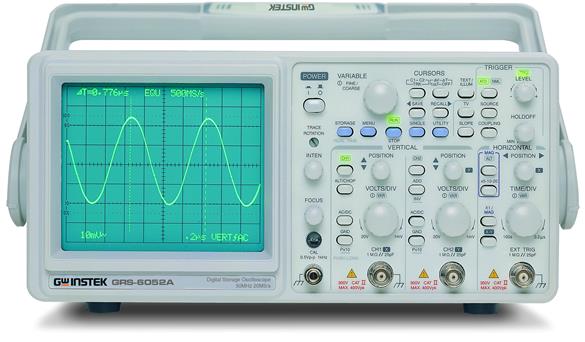

DC~50M/30Mhz, 100MSa/s,
2个输入通道
高达 500MS/s 的等校取样率
具备10组波形储存/呼叫功能. (REF0~REF9)
具有0 ~ 10 div.前置触发功能
长达100s/div.滚动模式
快水平扫描速率 10ns/div.
游标直读量测功能: △V, △T, 1/△T
具备10组面板储存/呼叫功能. (M0~M9)
| 规格 | ||||
| CRT | ||||
| GRS-6052A | GRS-6032A | |||
| 类型 | 6-inch CRT 150CTB31, 10kV | 6-inch CRT D14-363GY, 2kV | ||
| 亮度以及聚焦 | 可由面板控制 | |||
| 刻度照明 | 可由面板控制 | |||
| Z-轴输入 | S灵敏度: 低于5V(TTL) ;极性: 正的输入会减少亮度;输入电压: 30V(DC+ACpk) | |||
| 输入组抗 | 约. 47kΩ | 约. 33kΩ | ||
| 垂直系统 | ||||
| 偏向因素以及准确度 | 1mV ~ 2mV/DIV±5%, 5mV ~ 20V/DIV±3%, 1-2-5 顺序共14个文件位 | |||
| 连续可调 | 2.5:1 ~ min. 50V/DIV | |||
| 频宽 (-3dB) 以及上升时间 | 频宽(-3dB) | 上升时间 | ||
| GRS-6052A | 5mV ~ 20V/DIV | DC ~ 50MHz | 约. 7nS | |
| 1mV ~ 2mV/DIV | DC ~ 7MHz | 约. 50nS | ||
| GRS-6032A | 5mV ~ 20V/DIV | DC ~ 30MHz | 约. 11.7nS | |
| 1mV ~ 2mV/DIV | DC ~ 7MHz | 约. 50nS | ||
| 垂直模式 | CH1, CH2, DUAL(ALT 或 CHOP) | |||
| 切割频率 | 约. 250kHz | |||
| 波形处理 | CH1+CH2, CH1-CH2 | |||
| 反向 | CH2 | |||
| 输入阻抗 | 约. 1MΩ±2% // 25pF | |||
| 输入耦合 | AC, DC, GND | |||
| 输入电压 | 400V (DC + AC peak) | |||
| 水平系统 | ||||
| 扫描速率 | 0.2μS/DIV ~ 0.5S/DIV, 1-2-5 顺序共20文件 | |||
| 连续可调 | 2.5:1 UP TO 1.25s/DIV (未校准) | |||
| 准确度 | ±3%, ±5% at x5, x10 MAG. ±8% at x20 MAG | |||
| 扫描放大倍率 | x5, x10, x20 | |||
| 快扫描时间 | 20nS/DIV (10nS/DIV未校准d) | 50nS/DIV (10nS/DIV ~ 40nS/DIV未校准) | ||
| ALT-MAG功能 | 提供 | |||
| HOLD-OFF 时间 | 可调整 | |||
| 触发系统 | ||||
| 触发模式 | AUTO, NORM, TV | |||
| 触发来源 | VERT, CH1, CH2, LINE, EXT | |||
| 触发耦合 | AC, HFR, LFR, TV-V(-), TV-H(-) | |||
| 触发斜率 | 正缘(+) or 负缘(-) | |||
| ALT 触发功能 | 提供 | |||
| 触发灵敏度 | GRS-6052A | CH1,2 | VERT -MODE | EXT |
| 20Hz ~ 5MHz | 0.5 DIV | 2.0 DIV | 200mV | |
| 5MHz ~ 40MHz | 1.5 DIV | 3.0 DIV | 800mV | |
| 40MHz ~ 50MHz | 2.0 DIV | 3.5 DIV | 1V | |
| GRS-6032A | CH1,2 | VERT -MODE | EXT | |
| 20Hz ~ 5MHz | 0.5 DIV | 2.0 DIV | 200mV | |
| 5MHz ~ 40MHz | 1.5 DIV | 3.0 DIV | 800mV | |
| 视频信号脉冲大于 1 div or 200mV(EXT) | ||||
| 外部触发 | 输入阻抗: 约. 1MΩ // 25pF (AC coupling);输入电压: 400V (DC+AC peak) at 1kHz | |||
| X-Y 模式 | ||||
| 输入 | X-轴:CH1 ; Y-轴:CH2 | |||
| 灵敏度 | 1mV/DIV ~ 20V/DIV | |||
| 频宽 | X-轴: DC ~ 500kHz (-3dB) | |||
| 相位移 | DC to 50kHz 小于 3o | |||
| 数字储存 | ||||
| 数位撷取 | 8 bit ADC x 2 | |||
| 取样率 | 等校取样500MS/s;一般取样100MS/s | |||
| 数字储存模式频宽 单击: | DC~5MHz(-3dB) | |||
| 重复: | DC~50MHz ±5DIV | DC~30MHz ±5DIV | ||
| 动态范围 | ±5DIV | |||
| 内存长度 | 撷取内存: 2kW/CH*2, 1kW/CH(equivalent);波形储存内存: 1kW/CH*10 with back-up memory;显示内存: 1kW/CH*4 waveform (max.) | |||
| 扫描速率 | 等校取样: 0.2μs/DIV;0.5μs/DIV;一般取样: 1μs/DIV~0.1s/DIV;滚动模式: 0.2s/DIV~100s/DIV | |||
| 扫描放大倍率 | x5, x10, x20 | |||
| 快扫描时间 | 10ns/DIV | |||
| MAG 插补点方式 | DOT, Linear | |||
| ALT-MAG功能 | 提供 | |||
| 撷取模式 | 波形暂留, 波峰检测, 波形包封 | |||
| 操作模式 | Auto, Norm, Single, Single-Roll, Roll, X-Y, Average(2~256), Run/Stop | |||
| 平滑功能 | ON/OFF 可选择差点方式 | |||
| 前置触发 | 0~10DIV in 0.02DIV steps | |||
| X-Y模式 | X-轴: CH1, Y-轴: CH2 | |||
| 数字储存模式频宽 | DC~50MHz(-3dB) | DC~30MHz(-3dB) | ||
| 显示分辨率 | H:100points/DIV ; V:25 points/DIV;X-Y: 25*25 points/DIV | |||
| 波形储存/呼叫 | 10 组 (REF0~REF9) | |||
| 游标直读 | ||||
| 光标量测功能 | ΔV, ΔT, 1/ΔT | |||
| 直读亮度 | 可调整 | |||
| 输出信号 | ||||
| CH1输出信号 | 电压: 约20mV/div (连接 50Ω 终端电阻);频宽: 50Hz~5MHz | |||
| 校正信号 | 电压: 0.5V ±3%;频率: 约1kHz, 方波 | |||
| 界面 | ||||
| RS-232C 界面 | ||||
| 使用电源 | ||||
| AC 100V/120V/ 230V ±10%, 50/60Hz | ||||
| 附件 | ||||
| 电源线 x 1 ; 操作手册 x 1 ; 测棒 (10:1/1:1) x 2 | ||||
| 尺寸与重量 | ||||
| 275(W) x 130(H) x 370(D) mm,约. 7.2kg | ||||
