频率范围: 9kHz ~ 3GHz
高频率稳定度: 25ppb (0.025ppm)
RBW: 10Hz ~ 10kHz 1-3步进, 10kHz ~ 1MHz 10% 可调步进
相位噪声: -88dBc/Hz @1GHz, 10kHz Offset
内置测量功能: Channel Power, N-dB bandwidth, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO
内置光谱和拓扑显示模式
门控扫描功能
1Hz 分辨率标记计频器
AM/FM 解调分析
886MHz 中频输出 ，方便用户扩展外部应用
丰富的接口: USB Host/Device, RS-232, LXI, Micro SD, GPIB (选配)
DVI-I 输出， 支持外部高清数字显示
内置前置放大, 50dB 衰减, 顺序编程功能
选配 6GHz 功率传感器, 跟踪源, 电池组
| 规格 | |||
频率 | |||
| 频率 | |||
| 范围 | 9 kHz — 3.0 GHz | ||
| 分辨率 | 1 Hz | ||
| 频率参考 | |||
| 准确度 | ±[(一次调整期间 X 老化率) + 频率温度稳定度 + 电源电压稳定度 | ||
| 老化率 | ±2 ppm max. | 一次调整后的一年 | |
| 频率温度稳定度 | ±0.025 ppm | 0 — 50 °C | |
| 电源电压稳定度 | ±0.02 ppm | ||
| 频率读出精度 | |||
| 起始, 停止, 中心, 标记 | ±(标记频率显示 X 频率参考精度 + 10% x RBW + 频率分辨率1) | ||
| 扫描点 | 601 | Span > 0 | |
| 6 — 601 | Span = 0 | ||
| 标记频率计数器 | |||
| 分辨率 | 1 Hz, 10 Hz, 100 Hz, 1 kHz | ||
| 准确度 | ±(标记频率显示 X 频率参考精度 + 计数器分辨率) | RBW/Span >=0.02 ; | |
| Mkr level to DNL>30 dB | |||
| 频率跨度 | |||
| 范围 | 0 Hz (zero span), 100 Hz — 3 GHz | ||
| 分辨率 | 1 Hz | ||
| 准确度 | ± 频率分辨率1 | ||
| 相位噪声 | |||
| 载波偏移 | Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz;Average ≥ 40 | ||
| 10 kHz | <-88 dBc/Hz | 典型值2 | |
| 100 kHz | <-95 dBc/Hz | 典型值 | |
| 1 MHz | <-113 dBc/Hz | 典型值 | |
| 分辨率带宽 (RBW) 滤波器 | |||
| 滤波器带宽 | 10 Hz — 3 kHz 1-3-10 步进 | -3dB 带宽;共: 6 滤波器 | |
| 10 kHz — 1 MHz, 10% 步进 | -3dB 带宽;小. RBW = 10 kHz @ zero span;共: 49 滤波器 | ||
| 准确度 | ± 8%, RBW ≥ 750 kHz | 标称3 | |
| ± 5%, RBW < 750 kHz | 标称 | ||
| 形状因子 | < 4.5:1 | 正常带宽比: -60dB:-3dB | |
| 视频带宽 (VBW) 滤波器 | |||
| 滤波器带宽 | 1 Hz — 1 MHz 1-3-10 步进 | -3dB 带宽 | |
| [1] 频率分辨率 = 频宽/(扫描点数 - 1) | |||
| [2]本数据表里的典型规格是指， 过20°C—30°C的温度范围，80%的单位性能可展现，95%的可靠度。不在产品保修范围内。 | |||
| [3] 标称值表示预期的性能。不在保修范围内。 | |||
幅度 | |||
| 幅度范围 | |||
| 测量范围 | 100 kHz — 1 MHz | 显示平均噪声电平(DANL) —18 dBm | |
| 1 MHz — 10 MHz | DANL — 21 dBm | ||
| 10 MHz — 3 GHz | DANL — 30 dBm | ||
| 衰减 | |||
| 输入衰减范围 | 0 — 50 dB, 1 dB 步进 | 自动或手动设置 | |
| 输入安全电平 | |||
| 平均功率 | ≥ +33 dBm | 输入衰减≥10 Db | |
| 直流电压 | ± 50 V | ||
| 1 dB 增益压缩 | |||
| 混频器的功率 | > 0 dBm | 典型;Fc ≥50 MHz; 前置放大关闭 | |
| 在前置放大功率 | > -22 dBm | 典型;Fc ≥50 MHz; 前置放大开启；混频器功率电平 (dBm)= 输入功率 (dBm)-衰减值 (dB) | |
| 显示平均噪声电平(DANL) | |||
| 前置放大关闭 | 0 dB attenuation; RBW 10 Hz; VBW 10 Hz; span 500 Hz; reference level = -60dBm; 轨迹平均≥ 40 | ||
| 9 kHz — 100 kHz | < -93 dBm, | ||
| 100 kHz — 1 MHz | < -90 dBm - 3 x (f/100 kHz) dB | 标称 | |
| 1 MHz — 10 MHz | < -122 dBm | ||
| 10 MHz — 3 GHz | < -122 dBm | ||
| 前置放大开启 | 0 dB attenuation; RBW 10 Hz; VBW 10Hz; span 500 Hz; reference level = -60dBm; 轨迹平均 ≥ 40 | ||
| 100 kHz — 1 MHz | < -108 dBm - 3 x (f/100 kHz) dB | ||
| 1 MHz — 10 MHz | < -142 dBm | 标称 | |
| 10 MHz — 3 GHz | < -145 dBm + 3 x (f/1 GHz) dB | ||
| 注：显示平均噪声电平规格不包含杂散响应 | |||
| 显示电平范围 | |||
| 刻度 | 对数, 线性 | ||
| 单位 | dBm, dBmV, dBuV, V, W | ||
| 标记电平读数 | 0.01 dB | 对数刻度 | |
| 0.01 % 的参考电平 | 线性刻度 | ||
| 显示模式 | 轨迹, 拓扑, 光谱 | 单 / 分割视窗 | |
| 轨迹数量 | 4 | ||
| 检波方式 | Positive-peak, negative-peak, sample, normal, RMS(not Video) | 每个轨迹可分别设置 | |
| 轨迹功能 | 清除& 写入, 值/小值保持, 查看, 隐藏, 平均 | ||
| 幅度精度 | |||
| 点 | Center=160 MHz ; RBW 10 kHz; VBW 1 kHz; span 100 kHz; 对数刻度; 1 dB/div; peak detector; 20 to 30°C; signal 0 dBm | ||
| 前置放大关闭 | ± 0.3 dB | Ref level 5 dBm; 10 dB RF attenuation | |
| 前置放大开启 | ± 0.4 dB | Ref level 5 dBm; 0 dB RF attenuation | |
| 频率响应 | |||
| 前置放大关闭 | Attenuation: 10 dB; Reference: 160 MHz; 20 to 30°C | ||
| 100 kHz — 2.0 GHz | ± 0.5 dB | ||
| 2.0GHz — 3.0 GHz | ± 0.7 dB | ||
| 前置放大开启 | Attenuation: 10 dB; Reference: 160 MHz; 20 to 30°C | ||
| 1 MHz — 2.0 GHz | ± 0.6 dB | ||
| 2.0GHz — 3.0 GHz | ± 0.8 dB | ||
| 衰减开关的不确定性 | |||
| 衰减设置 | 0 — 50 dB 1 dB 步进 | ||
| 不确定 | ± 0.15 dB | reference: 160 MHz, 10dB attenuation | |
| RBW 滤波器开关的不确定性 | |||
| 10 Hz to 1 MHz | ± 0.15 dB | reference : 10 kHz RBW | |
| 测量电平不确定性 | |||
| 整体幅度准确度 | ± 1.5 dB | 20 — 30°C; frequency > 1 MHz; Signal input 0 — -50 dBm; Reference level 0 — -50 dBm; Input attenuation 10 dB;RBW 1 kHz; VBW 1 kHz; after cal; Preamp Off | |
| ± 0.5 dB | 典型 | ||
| 杂散响应 | |||
| 二次谐波截取 | 前置放大关闭; 输入信号 -30dBm; 0 dB 衰减 | ||
| +35 dBm | 典型; 10 MHz < fc < 775 MHz | ||
| +60 dBm | 典型; 775 MHz ≤ fc < 1.5 GHz | ||
| 三阶截获 | 前置放大关闭; 输入信号 -30dBm; 0 dB 衰减 | ||
| > 1dBm | 300 MHz — 3 GHz | ||
| 输入伪噪声 | < -60 dBc | 个混频器的信号电平 -30 dBm ; 20 — 30°C | |
| 残余反应 (固有) | <-90 dBm | 输入终端; 0 dB 衰减; 前置放大关闭 | |
| 扫描 | |||
| 扫描时间 | |||
| 范围 | 22 ms — 1000 s | Span > 0 Hz | |
| 50 us — 1000 s | Span = 0 Hz;小分辨率 = 10 us | ||
| 扫描模式 | 持续; 单次 | ||
| 触发源 | 自由运行; 视频; 外部 | ||
| 触发沿 | 上升沿或下降沿 | ||
| RF 前置放大器 | |||
| 频率范围 | 1 MHz — 3 GHz | ||
| 增益 | 18 dB | 标称(标准安装) | |
| 前面板输入/输出 | |||
| RF 输入 | |||
| 接口类型 | N-type female | ||
| 阻抗 | 50 ohm, 标称 | ||
| VSWR | <1.6 :1 | 300 kHz — 3 GHz; Input attenuator ≥ 10 dB | |
| 选配件电源供应 | |||
| 接口类型 | SMB male | ||
| 电压/电流 | DC +7V / 500 mA max | 输出短路保护 | |
| USB Host | |||
| 接口类型 | A plug | ||
| 协议 | Version 2.0 | 支持全/高/低速 | |
| MicroSD 卡槽 | |||
| 协议 | SD 1.1 | ||
| 支持的卡 | MicroSD, MicroSDHC | 支持 32GB 容量 | |
| 后面板 输入/输出 | |||
| 参考输出 | |||
| 接口类型 | BNC female | ||
| 输出频率 | 10 MHz | ||
| 输出幅度 | 3.3V CMOS | ||
| 输出阻抗 | 50 ohm | ||
| 参考输入 | |||
| 接口类型 | BNC female | ||
| 输入参考频率 | 10 MHz | ||
| 输入幅度 | -5 dBm — +10 dBm | ||
| 频率锁定范围 | 在± 5 ppm 的输入参考频率 | ||
| 报警输出 | |||
| 接口类型 | BNC female; Open-collector | ||
| 触发输入/ 门控扫描输入 | |||
| 接口类型 | BNC female | ||
| 输入幅度 | 3.3V CMOS | ||
| 开关 | 自动选择功能 | ||
| LAN TCP/IP 接口 | |||
| 接口类型 | RJ-45 | ||
| Base | 10Base-T; 100Base-Tx; Auto-MDIX | ||
| USB Device | |||
| 接口类型 | B plug | 仅用于远程控制; 支持 USB TMC | |
| 协议 | Version 2.0 | 支持 全速/高速 | |

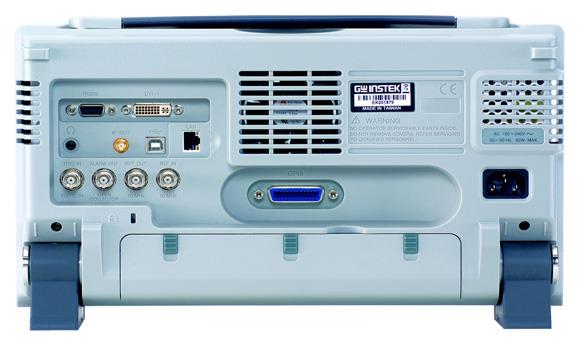

| 中频输出 | |||
| 接口类型 | SMA female | ||
| 阻抗 | 50 ohm | 标称 | |
| 中频频率 | 886 MHz | 标称 | |
| 输出电平 | -25 dBm | 10 dB 衰减; RF 输入: 0 dBm @ 1 GHz; | |
| 耳机输出 | |||
| 接口类型 | 3.5mm 立体声插孔, 有线单声道操作 | ||
| 视频输出 | |||
| 接口类型 | DVI-I ( 集成模拟和数字) , Single Link | 兼容 VGA 、 HDMI 标准 | |
| RS232 接口 | |||
| 接口类型 | D-sub 9-pin female | Tx,Rx,RTS,CTS | |
| GPIB 接口 (选配) | |||
| 接口类型 | IEEE-488 线连接 | ||
| 交流电源输入 | |||
| 电源 | AC 100 V — 240 V, 50 / 60 Hz | 自动选择范围 | |
| 电池 (选配) | |||
| 电池 | 6 cells, Li-Ion rechargeable, 3S2P | UN38.3 | |
| 电压 | DC 10.8 V | ||
| 容量 | 5200 mAh / 56Wh | ||
| 常规 | |||
| 内部数据存储 | 16 MB 标称 | ||
| 功耗 | <65 W | ||
| 预热时间 | < 30 minutes | ||
| 温度范围 | +5 °C — +45 °C | 工作 | |
| -20 °C — + 70 °C | 存储 | ||
| 重量 | 4.5 kg (9.9 lb) | Inc. all options (标配+TG+GPIB+电池) | |
| 尺寸 | 210 x 350 x 100 (mm) | 大约8.3 x 13.8 x 3.9 (in) | |
