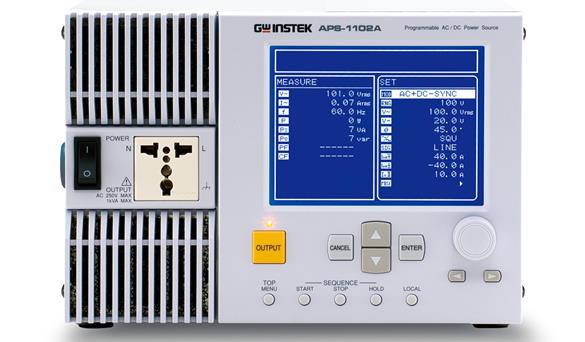

5.7寸大LCD屏幕
输出能力：750VA（对于100V交流输入）/1KVA（对于200V交流输入）
输出模式：AC 和AC+DC模式，与四种信号源任意组合
信号类型：内部（INT），外部（EXT），内部+外部（ADD）和同步（SYNC）
任意波输出
外部信号功率放大器
测量功能：电压、电流、功率、功率因数、CF和谐波电流
支持电容输入负载
可编程的序列输出模式
限制功能（上限/下限）
30组保存/调取内存容量
输出On/Off功能
USB接口远程控制功能
| 规格 | |||
| 输出容量 | |||
| AC (输入) | 750VA (100 ~ 180V) | ||
| AC (输入) | 1000VA (180 ~ 250V) | ||
| DC (输入) | 750W (100 ~ 180V) | ||
| DC (输入) | 1000W (180 ~ 250V) | ||
| 输出电压 | |||
| AC | 0.0V ~ 155.0Vrms (100V) | ||
| AC | 0.0V ~ 310.0Vrms (200V) | ||
| DC | "-220.0V ~ +220.0V (100V) | ||
| DC | "-440.0V ~ +440.0V (200V) | ||
| 输出电流 | |||
| AC | 10A (100V) | ||
| AC | 5A (200V) | ||
| DC | 10A (100V) | ||
| DC | 5A (200V) | ||
| 输出峰值电流 | |||
| 100V | 40Apk | ||
| 200V | 20Apk | ||
| 频率 | |||
| 设置范围 | 1.0Hz ~ 550.0Hz | ||
| 设置精度 | ±100ppm(23±5℃) | ||
| 波形 | |||
| 输出电压失真 | 0.5% MAX(50Hz / 60Hz) | ||
| 线性电压调节 | |||
| 0.2% | 功率输入电压100V /120V/230V , 空载, 额定输出 | ||
| 负载电压调节 | |||
| 0.5% | 输出端子空载和额定电阻负载 | ||
| 测量 | 范围(AC+DC) | 分辨率 | 精度(AC+DC), At DC 40~550Hz |
| 频率计数器 | 1.0Hz ~ 550.0Hz | 0.1 Hz | ±100ppm(1Hz ~ 500Hz, 23±5°C) |
| RMS 电压表 | 满量程100V : 250.0Vrms | 0.1Vrms | ±读值的0.7% +0.9Vrms (23±5°C) |
| 满量程0V : 500.0Vrms | 0.1Vrms | ±读值的0.7% +1.8Vrms (23±5°C) | |
| RMS 电流表 | 满量程.00Arms | 0.01Arms | ±读值的0.7% +0.08Arms (23±5°C) |
| 功率计 | 满量程00W | 1W | ±读值的3% +12W (23±5°C) |
| 负载功率因数 | 0.00 ~ 1.0 | 0.01 | N/A |
| 负载峰值因数 | 0.00 ~ 50.00 | 0.01 | N/A |
| 频率测量 | 38.0 ~ 525.0Hz | 0.1Hz | ±0.2Hz(23±5°C) |
| 输出为On时的相位 | 0.0 ~ 359.9 | 0.1 | N/A |
| 外部信号输入 | |||
| 增益设置范围 | 100V range 0 ~ 220 times；200V range 0 ~ 440 times | 0.1 | ±5%(DC 或 45Hz～65Hz) |
| 输出模式 | ACINT Mode : AC+DC-INT Mode AC - ADD Mode AC+DC - ADD Mode AC-EXT Mode : AC+DC-EXT Mode AC - SYNC Mode AC+DC - SYNC Mode | ||
| 一般规格 | |||
| 存储 | 保存 / 调取30 套 | ||
| 电源 | AC100V ~ 230V ± 10% ; 50Hz / 60Hz±2Hz | ||
| 功耗/ 因子 | 1.4kVA max / 0.95min (AC100V) ; 0.9min(AC200V) | ||
| 接口 | USB & RS232 标配 | ||
| 尺寸(WxHxD) & 重量 | 258 x 176 x 440; 约9.7kg | ||
