产品概述

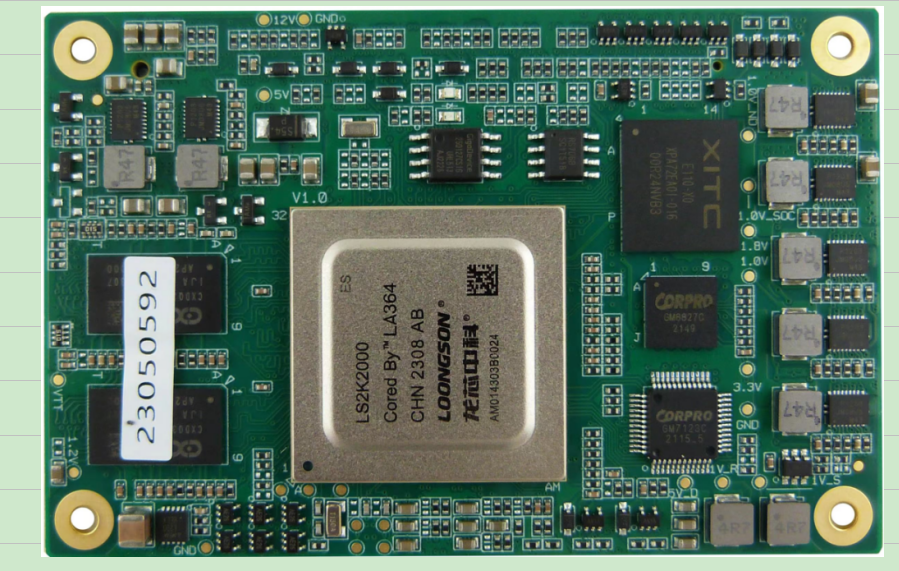

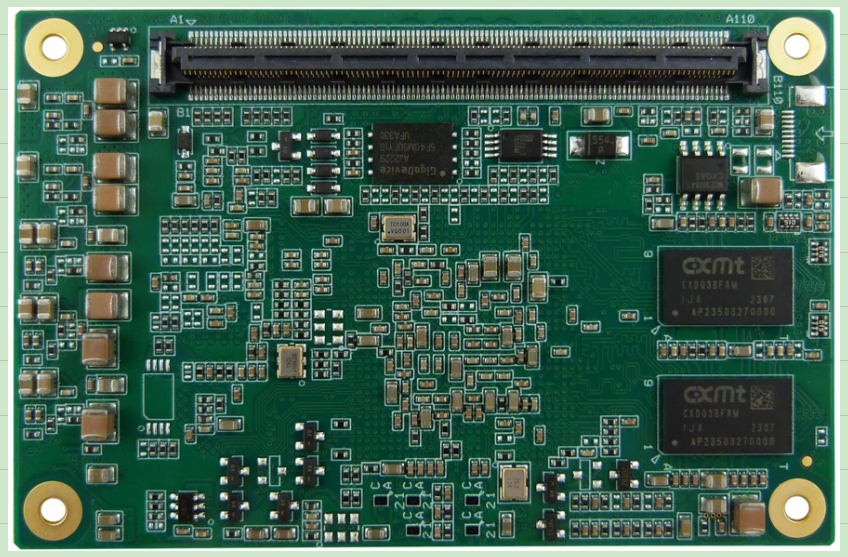

本模块为基于龙芯2K2000处理器研制的SOC单芯片解决方案，参考PICMG COM Express规范以及COM Express Type10的pin脚定义，尺寸为Mini Module(84mm x55mm)。模块板载2K2000处理器，双核主频1.5GHz（以原厂终发布为准），板贴16GB EMMC，DDR4 2GB/4GB内存颗粒，模块采用产化元器件，COME连接器标配国产NGT，板间距为5mm。

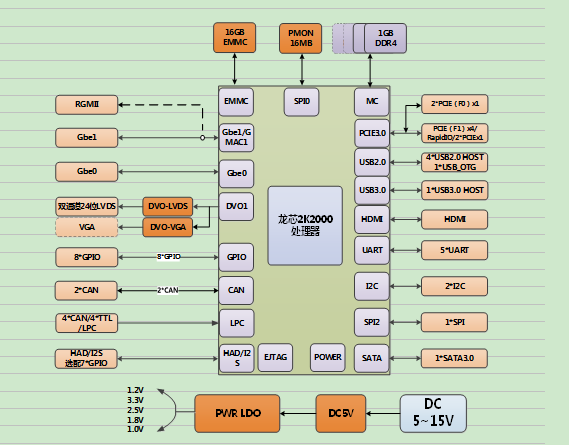

模块支持2个千兆网口（其中GB1可选1路RGMII），支持1路PCI-E3.0x4（可选支持RapidIO或者拆分为2路PCI-Ex1）和2路PCI-E3.0x1；1路SATA3.0，6路CAN2.0（其中4路CAN可选4路TTL串口或者LPC），5路TTL串口，1路USB3.0，4路USB 2.0端口，1路USB2.0_OTG，1路HDA，1路SPI；显示部分支持1路HDMI2.0，1路双通道24-bit LVDS信号（可选单通道LVDS+VGA），模块功耗预计6~10W。
本产品采用全表贴化设计，具有稳定、安全、可靠、实用性强等特点，可广泛应用于、政府、科研、医疗、数控、通讯、交通等领域。
1.2产品特点
COM-Express Mini模块，尺寸84*55mm；
处理器：龙芯2K2000双核处理器，LA364核，主频预计1.5GHz；
内存：板载2GB DDR4，可选4GB，工业级国产内存颗粒；
显示：1路HDMI接口，1路双通道24bit LVDS（可选单通道LVDS+VGA）；
网络：板载2路千兆网络接口，其中网口Gb1可选1路RGMII；
PCI-E接口：1路PCI-E3.0 x4（可选支持RapidIO x4或者拆分为2路PCI-Ex1）和2路PCI-E3.0x1；
SATA接口：1路SATA3.0接口，支持6Gbps传输；
USB接口：1路USB3.0，4个USB2.0接口，1路USB2.0_OTG；
音频：1路HAD/I2S接口，可选配置为7路GPIO；
1路SPI，2路I2C；
标配6路CAN2.0，可选2路CAN2.0和4路TTL串口或者1路LPC；
支持外置RTC；
4个GPI接口，4个GPO接口；
DC 5~15V宽电压输入，支持AT或者ATX上电；
国产化：支持产化元器件。
规格信息
表 1产品技术规格表
项目 | 描述 | |
处理器/芯片组 | CPU | Loongson 2K2000 |
核数 | 2核 | |
主频 | 1.5GHz（TDP ，以原厂终发布为准） | |
内存 | 类型 | 板载DDR4 |
容量 | 标配2GB，可选4GB | |
存储 | FLASH | 板载SPI NOR FLASH，容量16MB |
EMMC | 标配16GB，支持256GB | |
扩展接口 | USB | 1路USB3.0，4路USB 2.0Host，1路USB2.0_OTG |
SATA | 1路SATA3.0接口 | |
PCIE | 1路PCI-E3.0（F1）x4（可选支持RapidIO x4或者拆分为2路PCI-Ex1）和2路PCI-E3.0（F0）x1； | |
RGMII | 2路千兆网络接口，其中Gb1可选1路RGMII； | |
串口 | 5路TTL串口，其中1路为调试串口 | |
显示 | 1路HDMI接口； 1路双通道LVDS，可选单通道LVDS+VGA接口（同显） | |
I2C | 2路I2C | |
SPI | 1路SPI | |
CAN | 2路CAN2.0 | |
LPC | 默认配置为4路CAN2.0，可选4路TTL串口或者1路LPC | |
Audio | 支持HAD/I2S音频口，可选配置为7路GPIO | |
GPIO | 8路GPIO | |
电源 | 上电模式 | AT模式：DC 5V/DC 12V 输入（支持DC 5V~15V宽压） ATX模式：DC 5V_SBY&DC 12V 输入 |
功耗 | 6~10W（TDP） | |

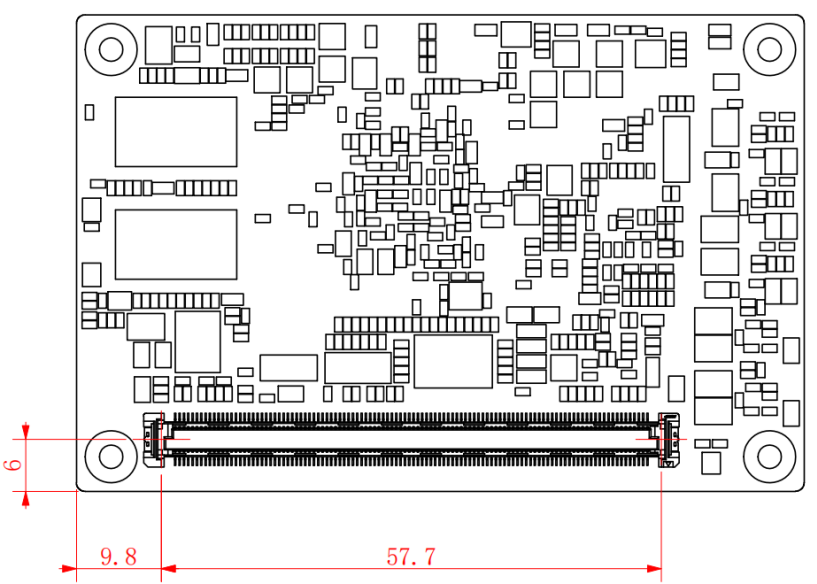

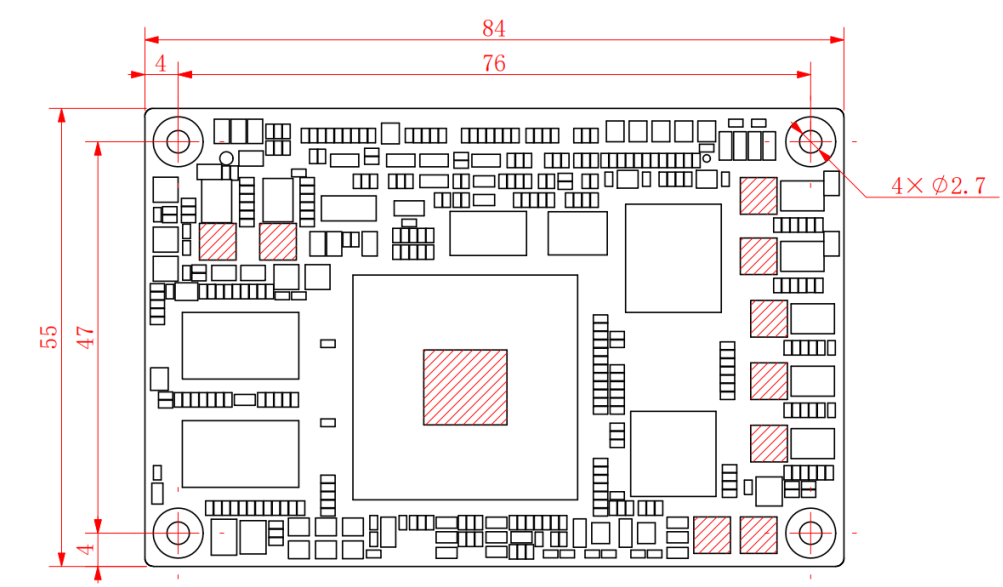

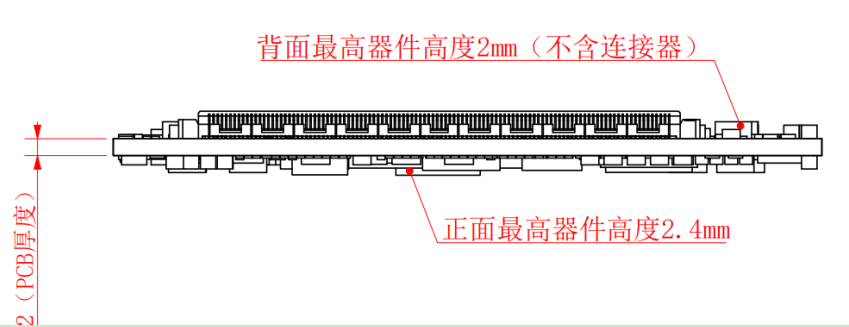

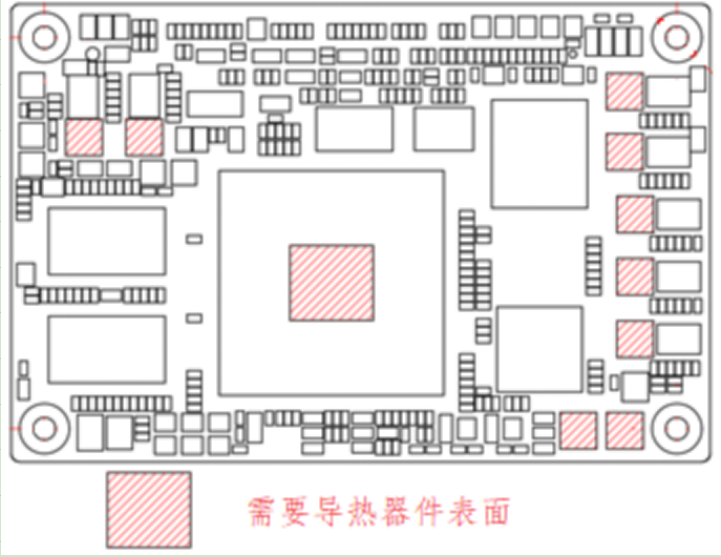

物理参数 | 尺寸（W×D） | 84mm×55mm（模块） |
环境适应性 | 常温级 | 工作温度：0℃～55℃, 5～95% RH，不凝结 |
存储温度：-20℃～70℃, 5～95% RH，不凝结 | ||
宽温级 | 工作温度：-20℃～60℃, 5～95% RH，不凝结 | |
存储温度：-40℃～75℃, 5～95% RH，不凝结 | ||
工业级 | 工作温度：-40℃～70℃, 5～95% RH，不凝结 | |
存储温度：-55℃～80℃, 5～95% RH，不凝结 | ||
IO复用功能说明
表 2 IO复用说明
序号 | 模块默认功能 | 功能复用1 | 功能复用2 | 说明 |
1 | GBE0 | —— | —— | |
2 | GBE1 | RGMII | —— | 硬件调整 |
3 | SATA3.0 | —— | —— | |
4 | I2C_0/1 | —— | —— | |
5 | SPI2 | —— | —— | |
6 | USB2.0_1/2/3/4 | —— | —— | |
7 | USB2.0_OTG | —— | —— | |
8 | USB3.0 | —— | —— | |
9 | PCIE3.0 x4（F1） | RapidIO x4 | 2*PCIE3.0 x1 | 硬件调整 |
10 | 2*PCIE3.0 x1（F0） | —— | —— | |
11 | UART_ND | —— | —— | 调试串口 |
12 | UART_0/3/4/5 | 复用为1路全功能串口 | —— | 固件调整 |
13 | CAN_4/5 | PWM4/5 | —— | 固件调整 |
14 | CAN_0/1/2/3 | UART_2/11/9/10 | LPC*1 | 固件调整 |
15 | HDA | GPIO*7 | —— | 固件调整 |
16 | HDMI | —— | —— | |
17 | 双通道LVDS | 单通道LVDS+VGA | —— | 硬件调整 |
